技術資料１
視覚障害者誘導ハートビル点字鋲
[すべり安全性評価]
[東京都福祉のまちづくり条例施設整備マニュアル]では、建築物の床材の「すべり評価」として、
C.S.R（Coefficient Skid Resistance = すべり抵抗係数）を用いるよう定めております。
具体的なC.S.R値として誘導基準を定めています。
| 下足で歩行する部分 |
0.4～0.9 |
| 上足で歩行する部分 |
0.35～0.9 |
| 素足で利用する部分 |
0.45～0.9 |
| 傾斜路部分 |
0.5～0.9 |
すべり抵抗係数（C.S.R）
| 商品コード |
仕様 |
乾燥状態 |
湿潤状態 |
| JSUT-22・290 |
ステンレスヘアライン（上面平滑） |
0.70 |
0.68 |
| JSSNT-22・290 |
ステンレスノンスリップ（上面滑止） |
0.76 |
0.67 |

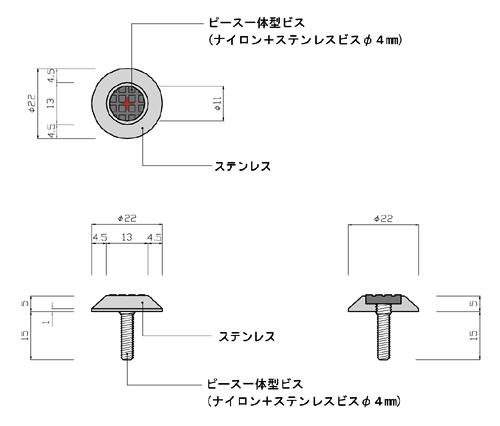

| JSN1T-22・290 |
テンレスヘアライン+樹脂ノンスリップ |
0.76 |
0.67 |
| JSN4T-22・290 |
テンレスヘアライン+樹脂ノンスリップ |
0.76 |
0.67 |
| JBUT-22・290 |
真鍮ヘアライン（上面平滑） |
0.70 |
0.68 |
| JBN1T-22・290 |
真鍮ヘアライン+樹脂ノンスリップ |
0.76 |
0.67 |
| JBN4T-22・290 |
真鍮ヘアライン+樹脂ノンスリップ |
0.76 |
0.67 |

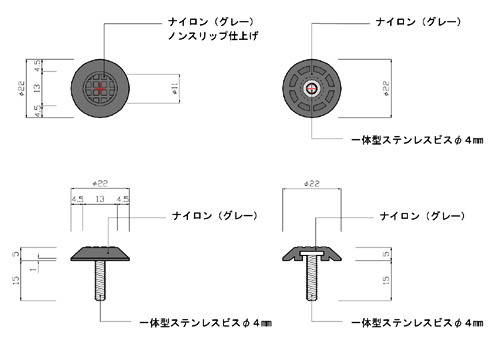

| JN11T-22・290 |
樹脂上面ノンスリップ |
0.76 |
0.67 |
| JN44T-22・290 |
樹脂上面ノンスリップ |
0.76 |
0.67 |
試験方法
JIS A 1454（高分子系張り床材試験方法） 6.12 すべり試験に準じて、すべり片の長手方向
中心線が試験体の長手方向中心線に一致するよう接触させ、試験を行った。
（１）試験条件
乾燥 ： 清掃し温度20℃で乾燥した状態
湿潤 ： 水道水を400g/㎡の割合で散布した状態
すべり片 ： 硬さ（A形）75、厚さ7㎜のSBR製
なお、湿潤状態の試験は乾燥状態が終了したのち、乾燥状態と同一試験体の表面を水で十分
洗浄し、すべり試験を行った。
|
技術資料３ 視覚障害者誘導ハートビル点字鋲 [視認性指標-輝度比]
| 材 質 |
十分な強度を有し、滑りにくく、歩行性、耐久性、耐摩耗性に優れたものとする。
退色、輝度の低下が少ない素材とする。
|
| 色 彩 |
周囲の色と対比効果が発揮できるようにする。
ブロックの色は原則として黄色とする。
周囲の舗装面とブロックとの輝度比が日中の晴天時において2.0以上確保できる場合は、状況に応じて適切な色を採用できるものとする。
白や薄いグレーの床に黄色のブロックを敷設した場合は見にくい。
ブロック等と床の仕上げとは、少なくとも輝度比2.0以上確保することがのぞましい。
同じ場所で使用するブロックの色は、統一した色を使用する。
|
| 輝度比 |
舗装路面上における誘導用ブロックの視認性を表わす指標として、輝度比を用いる。
それぞれの輝度を輝度計により測定し、以下の式によって算出する。
なお、輝度比1.0以下の場合は逆数で表わす。
| 輝度比＝ |
誘導用ブロック輝度（cd/㎡）
歩道路面（cd/㎡）
|
cd：カンテラ（光度） |
|
| その他 |
ブロックの突起が小判型のもの（線が短いもの）や、ビス敷きのものは使用しない。 |
|
技術資料４ 視覚障害者誘導ハートビル点字鋲 [点字鋲本体・脚部の接合強度]
材料および接合部の強度
脚材料の機械的性質および接合部の強度は、表１および表２のとおりです。
表１ 脚材料の機械的性質
| |
0.2％耐力
（N/mm2）
[kg・f/mm2] |
引張強さ
（N/mm2）
[kg・f/mm2] |
伸び
（％） |
絞り
（％） |
| <参考>JIS G 4303 SUS304-B |
≧205
[21] |
≧520
[53] |
≧40 |
≧60 |
| 脚材料：SUS304 Φ6 |
220
[22] |
550
[56] |
50 |
68 |
|
<参考>JIS G 4303 SUSXM7-B |
≧175
[18] |
≧480
[49] |
≧40 |
≧60 |
| 脚材料：SUSXM7 Φ6 |
‐ |
508
[52] |
42 |
79 |
注）脚材料としては、SUS304の他入手性を考慮し304にCuを添加して、冷間加工性の向上を
 はかったSUSXM7を使用しています。
表２ 接合部の強度
| |
せん断強さ
（N）[kg・f] |
| <参考>SUS304 Φ6 材料 |
15,500[1,581] |
| SUS304 Φ6 スタッド溶接 |
11,200[1,142] |
| SUS304 Φ4 スタッド溶接 |
4,970[ 508] |
| <参考>SUSXM7 Φ6 材料 |
14,350[1,463] |
| SUSXM7 Φ6 スタッド溶接 |
10,370[1,057] |
注）「せん断強さ」試験方法…アムスラー試験機に脚部を固定し、本体部に圧縮荷重を加え破断時の荷重を読み取った。
脚直径、長さおよび形状は「強度」「接着面積」など施行後の<抜け・脱落>を考慮したこれまでの経験を活かし、Φ6×L15を標準としています。
接合部の強度は、一般的な基準となっている材料強度の70％以上を確保する溶接方案を採用しています。
|
|
